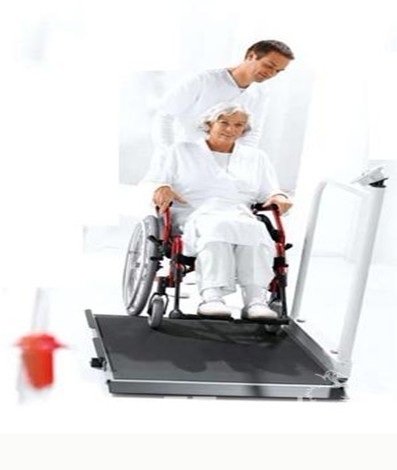

人體透析稱重輪椅秤

輪椅秤技術參數

1、型號：SCS-O3,SCS-O5

2、等級：III級分度數n＝3000

3、輸入信號：1.0～2.0 mV/V

4、A/D轉換速度: 40次/秒

5、A/D分辨碼：30萬

6、電壓：220V 50HZ

8、內裝：6V/4Ah免維護電池，充電后可連續工作24個小時

9、工作溫度：-10℃～40℃

10、工作濕度：＜85%RH

最大稱量：500KG,或300KG

精度：100G

臺面尺寸：1m*1M

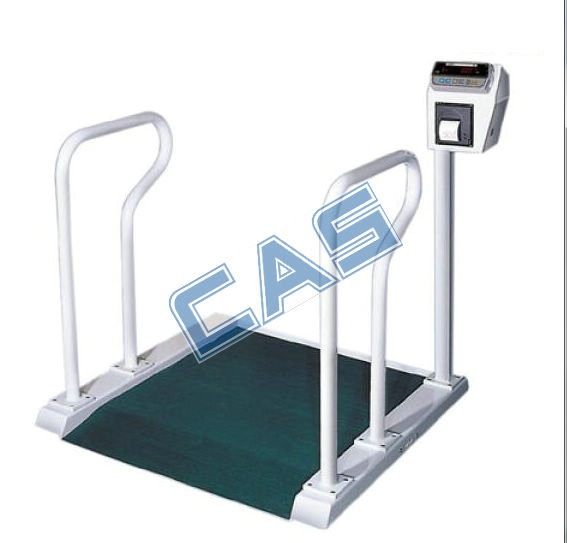

安全扶手：1M方便老人或虛弱病人稱重

輪椅秤操作：

注：1 （補償標定）

若零位不變，只對量程校正，在顯示[CAL OO]時，按[→0←]跳過零位校正，即進入量程校正。

注：2 （零位標定）

若只對零位校正，那么在零位校正結束，顯示最大稱量值[ 300.0]時，用[→][↑]鍵，輸入零

[ 0.0]，按[﹡]結束標定，返回正常稱量顯示。

1. 標定結束 標定結束后，關機。將標定允許插座在“DS”一側，然后開機使用。

2. A/D值顯示 A/D值顯示用于檢查儀表或傳感器是否工作正常。

一般空載A/D值在40000左右。

3. 傳感器連接(D-SUB-9孔)

①1-2 腳+E（傳感器正激勵） 橋電壓5VDC電流70 mA

②3 腳 GND（地） 傳感器靈敏度1.0-2.0 mV/V

③4-5 腳-E（傳感器負激勵） /D轉換速度40次/秒

④7 腳 +S （傳感器正輸出） A/D分辨率 100000

⑤8 腳 -S （傳感器負輸出） 電源AC 220W/50Hz

⑥6 . 通訊連接(D-SUB-9針)

⑦2腳 RXD （RS-232輸入）

⑧3腳 TXD （RS-232輸出）

⑨5腳 GND

4 通訊數據格式

⑴通信地址 X = 0 ; 連續發送方式，格式為 X X1 X2 X3 X4 X5 X6 SACR X1 X2 X3 X4 X5 X6 為顯示數據

⑵SA = 0100ABCD 為狀態信息

⑶A = 1 ； 稱量溢出 B = 1 ； 去皮 C = 1 ； 稱量穩定 D = 1 ； 零位

⑷通信地址 X ≠ 0 ; 應答方式

⑸讀重量命令 : STX R D S n BCC CR

㈥n = 通信地址（81H – E2H） BCC 是校驗位

㈦返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR

㈧去皮、清皮命令: STX T A R n BCC CR

㈨n = 通信地址（81H – E2H） BCC 是校驗位

返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR

BCC為校驗碼，STX以后到BCC前的數據和，取其低8位數據，但當其值等于02 或 0D 時，自動加1（16進制數），以避免與控制字符（ STX=02 ； CR=0D ）重復。

人體透析稱重輪椅秤
