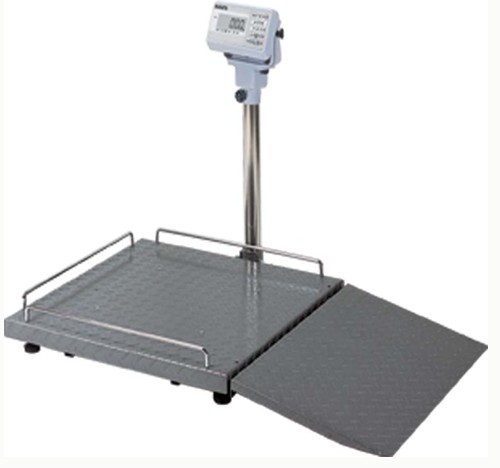

凱士不銹鋼輪椅秤介紹：

輪椅秤可以防滑，耐磨的不銹鋼外殼的秤臺

電子優化扶手提供最大的安全

簡單便捷的5鍵操作

醫學稱重功能：適用于身體有障礙人士，躁不安病人等使用

測量單位：kg/lb

帶有RS232接口

電源：6節AA電池或100-240v,50/60Hz,500mA電源適配器

凈重：75lb

秤臺尺寸：1000x960mm

容量：300kgs

凱士輪椅秤操作：

注：1 （補償標定）

若零位不變，只對量程校正，在顯示[CAL OO]時，按[→0←]跳過零位校正，即進入量程校正。

注：2 （零位標定）

若只對零位校正，那么在零位校正結束，顯示最大稱量值[ 300.0]時，用[→][↑]鍵，輸入零

[ 0.0]，按[﹡]結束標定，返回正常稱量顯示。

1. 標定結束 標定結束后，關機。將標定允許插座在“DS”一側，然后開機使用。

2. A/D值顯示 A/D值顯示用于檢查儀表或傳感器是否工作正常。

一般空載A/D值在40000左右。

3. 傳感器連接(D-SUB-9孔)

①1-2 腳+E（傳感器正激勵） 橋電壓5VDC電流70 mA

②3 腳 GND（地） 傳感器靈敏度1.0-2.0 mV/V

③4-5 腳-E（傳感器負激勵） /D轉換速度40次/秒

④7 腳 +S （傳感器正輸出） A/D分辨率 100000

⑤8 腳 -S （傳感器負輸出） 電源AC 220W/50Hz

⑥6 . 通訊連接(D-SUB-9針)

⑦2腳 RXD （RS-232輸入）

⑧3腳 TXD （RS-232輸出）

⑨5腳 GND

4 通訊數據格式

⑴通信地址 X = 0 ; 連續發送方式，格式為 X X1 X2 X3 X4 X5 X6 SACR X1 X2 X3 X4 X5 X6 為顯示數據

⑵SA = 0100ABCD 為狀態信息

⑶A = 1 ； 稱量溢出 B = 1 ； 去皮 C = 1 ； 稱量穩定 D = 1 ； 零位

⑷通信地址 X ≠ 0 ; 應答方式

⑸讀重量命令 : STX R D S n BCC CR

㈥n = 通信地址（81H – E2H） BCC 是校驗位

㈦返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR

㈧去皮、清皮命令: STX T A R n BCC CR

㈨n = 通信地址（81H – E2H） BCC 是校驗位

返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR

BCC為校驗碼，STX以后到BCC前的數據和，取其低8位數據，但當其值等于02 或 0D 時，自動加1（16進制數），以避免與控制字符（ STX=02 ； CR=0D ）重復。
